Biotech Pelletsheizung Top Light M |
|
|
|
| Anlagetyp | TopLight M |
| Nennnwärmeleistung [kW] | 4,5 - 14,9 |
| Wirkunsgrad Volllast [%] | 93,00 |
| Wirkungsgrad Teillast [%] | 93,50 |
| Max. einstellbare Kesseltemperatur [C°] | 90 |
| Zulässiger Betriebsdruck [bar] | 3 |
| CE Kennzeichnung gemäß Maschinenrichtlinie |
CE |

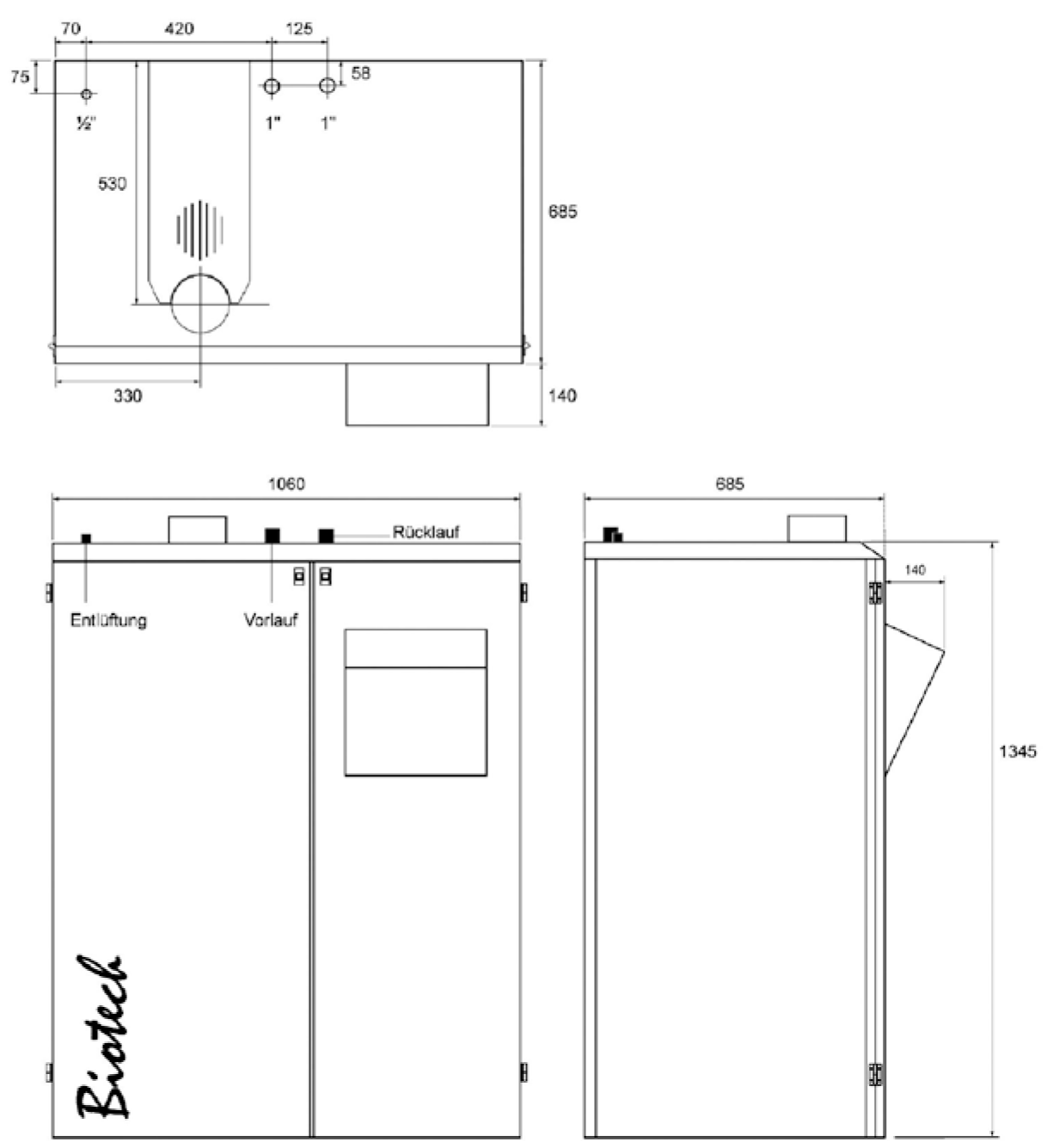

| Abmessungen | |
| Gesamtbreite [mm] | 1060 |
| Gesamttiefe [mm] | 685 (ohne Regelung) |
| Gesamthöhe [mm] | 1345 * |
| Höhe Rauchanschluß [mm] | 1450 * |
| Höhe Vorlauf [mm] | 1460 * |
| Höhe Rücklauf [mm] | 1460 * |
| Rauchrohr Anschluß [mm] | 130 |
| Gesamtgewicht [kg] | 330 |
| Wasserinhalt [l] | 60 |
| Vorratsbehälter - Automatisch nutzbar [l] | 60 |
| Anschlüsse | |
| Vorlauf [Zoll] | 1 |
| Rücklauf [Zoll] | 1 |
| Entlüftung für Kessel [Zoll] | ½ |
| Kesselentleerung [Zoll] | ½ |
| Heizwasserseitiger Durchflusswiderstand | |
| ΔT = 20 K [mbar] | 5 |
| ΔT = 10 K [mbar] | 20 |
| Abgastemperatur bei Volllast [C°] | 125 |
| Abgastemperatur bei Teillast [C°] | 79 |
| Abgasmassestrom bei Volllast [g/s] | 9 |
| Abgasmassestrom bei Teillast [g/s] | 3 |
| CO² bei Volllast [Vol%] | 13,5 |
| CO² bei Teillast [Vol%] | 9,95 |
| Notwendiger Förderdruck [mbar / Pa] | 0,00 - 0,05 / 0- 5 |
| Elektrische Leistungsaufnahme | |
| Standby [W] | 20 |
| Füllen - Turbine [W] | 1600 |
| Rostreiningung [W] | 65 |
| Vorfüllen [W] | 75 |
| Zünden [W] | 1020 |
| Bei 100% Leistung [W] | 50 - 80 |
| * ... ohne Stellfüße | |
